SMITH sztaplarka elektryczna samopodnosząca 500kg 1500mm

SMITH sztaplarka elektryczna samopodnosząca 500kg 1500mm

Samopodnosząca sztaplarka elektryczna nadaje się do załadunku i rozładunku oraz przenoszenia towarów na paletach, a także może wjeżdżać do pojazdów i zjeżdżać z nich razem z ładunkiem. Charakteryzuje się niewielkimi gabarytami, płynną pracą, doskonałą wydajnością oraz wygodą użytkowania. Automatyczny wózek wspinający składa się z cylindra podnoszenia, elementów kolumny wewnętrznej i zewnętrznej ramy masztu, ramy, ruchomego gniazda masztu, wideł podnoszących oraz uchwytu z zasilaniem i innych komponentów elektrycznych.

SMITH samopodnosząca sztaplarka elektryczna to wszechstronne i wydajne urządzenie logistyczne zaprojektowane tak, aby ułatwić i zwiększyć bezpieczeństwo zadań związanych z transportem materiałów. Dzięki maksymalnemu udźwigowi 500kg oraz wysokości podnoszenia 1500mm ta sztaplarka jest idealna do vanów i samochodów dostawczych. Jedną z kluczowych cech SMITH samopodnoszącej sztaplarki elektrycznej jest mechanizm samopodnoszenia. Oznacza to, że sztaplarka może podnieść samą siebie w vanie lub ciężarówce. Mechanizm samopodnoszenia sprawia również, że sztaplarka SMITH jest bardziej ergonomiczna i przyjazna dla użytkownika. Pracownicy dostaw nie muszą już nadwyrężać pleców ani ramion podczas podnoszenia ciężkich ładunków, co może zmniejszyć ryzyko urazów w miejscu pracy i poprawić produktywność.

Dodatkowo, kompaktowa konstrukcja sztaplarki i mały promień skrętu ułatwiają manewrowanie w ciasnych przestrzeniach, takich jak wąskie alejki lub zatłoczone strefy magazynowe. Kolejną zaletą SMITH samopodnoszącej sztaplarki elektrycznej jest jej trwałość i niezawodność. Sztaplarka jest wykonana z wysokiej jakości materiałów, takich jak stal i aluminium, które mogą wytrzymać intensywną eksploatację i trudne warunki. Układ hydrauliczny został również zaprojektowany jako bezobsługowy, co oznacza, że operatorzy mogą skupić się na pracy bez obaw o przestoje lub naprawy. Pod względem bezpieczeństwa SMITH samopodnosząca sztaplarka elektryczna jest wyposażona w kilka funkcji chroniących zarówno operatora, jak i ładunek.



Zastosowania samoczynnie załadowującego wózka paletowego

Samoczynnie załadowująca sztaplarka paletowa nadaje się do różnych samochodów dostawczych i vanów, w tym wagonów, ciężarówek i naczep kontenerowych.



Wymiary i kluczowe cechy samoczynnie załadowującej sztaplarki elektrycznej SMITH

• Długość całkowita: 1555mm
• Szerokość całkowita: 790mm
• Wysokość całkowita: 1817mm
• Min. promień skrętu: 1120mm
• Wymiary wideł:540*1150mm
• Sterownik Curtis
• Akumulator(2*12V/75AH)
• Zewnętrzna ładowarka(24V/10A)
• Czas ładowania: 7-8hours
• Czas pracy: 50 work cycles (load and unload with load called 1 cycle)



Wideo SMITH samopodnoszącej sztaplarki elektrycznej

▶



Kluczowe cechy samopodnoszącej sztaplarki elektrycznej SMITH

• System sterowania z podwójnym obiegiem oleju:
  Sztaplarka elektryczna wykorzystuje system sterowania z podwójnym obiegiem oleju, umożliwiający precyzyjną kontrolę ruchów. Dwukierunkowy ruch tłoczyska cylindra jest kluczową cechą, zapewniającą elastyczność w różnych scenariuszach pracy.
• Niezależna wewnętrzna rama masztu:
  Autonomia wewnętrznej ramy masztu to cecha wyróżniająca. Połączona bezpośrednio ze sworzniem wideł, jej ruch pionowy eliminuje potrzebę przenoszenia na rolkach, usprawniając proces podnoszenia.
• Ruchome gniazdo masztu:
  Gniazdo masztu, zaprojektowane do ruchu względnego wraz z podnoszeniem masztu lub wideł ładunkowych, wysuwa się, gdy towar osiągnie wysokość platformy. Ten płynny cykl zwiększa efektywność operacyjną.



Cechy samopodnoszącej sztaplarki elektrycznej SMITH

1. Wszechstronna funkcjonalność: Integruje możliwości transportu, sztaplowania i wspinania, zapewniając wielofunkcyjne rozwiązanie do transportu materiałów.
2. Efektywny załadunek i rozładunek: Może wjeżdżać do przestrzeni ładunkowej, stanowiąc cenne wsparcie dla kierowców samochodów i ciężarówek podczas obsługi ładunku.
3. Lekka i przyjazna w obsłudze: Zaprojektowana z myślą o łatwej obsłudze dzięki lekkiej konstrukcji, zapewniając komfort użytkowania.
4. Zwiększona zwrotność: Wyposażona w podpory z kołem prowadzącym na wahaczu, ułatwiającym płynne wpychanie urządzenia do przestrzeni ładunkowej. Dodatkowo wykorzystuje cylinder z podwójnym układem dźwigni dla płynnego blokowania i podnoszenia w naprzemiennej sekwencji.



Specyfikacja SMITH samopodnoszącej sztaplarki elektrycznej 500kg 1500mm

Model	SXCDS0515
Udźwig	500	Q(Kg)
Środek ciężkości ładunku	400	C(mm)
Rodzaj podnoszenia	Elektryczny
Rodzaj prowadzenia	Pieszy
Materiał	Nylon/PU
Rozstaw osi	850	y(mm)
Rozstaw kół przednich	380	W1(mm)
Rozstaw kół tylnych	672	b10(mm)
Ilość kół skrętnych/nośnych/balansujących	2/2/6
Wymiar koła nośnego	Φ80×50	mm
Wymiar koła skrętnego	Φ100×45	mm
Wymiar koła balansującego	Φ40×30	mm
Wymiar koła pomocniczego	Φ30×30	mm
Min. wysokość wideł	90	mm
Maks. wysokość wideł	1300	h3(mm)
Zewnętrzna szerokość wideł	540	W3(mm)
Wewnętrzna szerokość wideł	220	mm
Długość wideł	1150	L(mm)
Wymiar pojedynczych wideł	160X60	e/s(mm)
Długość całkowita	1555	L1(mm)
Szerokość całkowita	790	W(mm)
Wysokość całkowita	1817	H1(mm)
Wysokość całkowita(po półce na pilnik taśmy)	3070	H4(mm)
Min. promień skrętu	1120	Wa(mm)
Prędkość podnoszenia(z ładunkiem/bez ładunku)	70/100	mm/s
Prędkość opuszczania(z ładunkiem/bez ładunku)	100/80	mm/s
Silnik podnoszenia	12/0.8	Kw
Pojemność akumulatora	12/33	V/Ah
Waga akumulatora	10	Kg
Masa netto	235	Kg



Krzywa podnoszenia samoczynnie załadowującego wózka paletowego SMITH:



Korzyści samoczynnie załadowującego wózka paletowego SMITH:

1. Wszechstronne urządzenie logistyczne:
   • Łączy funkcje sztaplarki i windy załadunkowej dla efektywnej obsługi materiałów.
2. Precyzyjne wykonanie:
   • Zawiera kluczowe komponenty, takie jak mechanizm podnoszenia, solidna rama oraz uchwyt CURTIS.
3. Kompaktowa i wydajna:
   • Kompaktowy rozmiar, płynna praca i doskonała wydajność dla zróżnicowanych potrzeb przeładunkowych.
4. Mechanizm samopodnoszenia:
   • Unikalna zdolność samopodnoszenia zwiększa ergonomię i przyjazność użytkowania.
5. Idealna do vanów i ciężarówek:
   • Maksymalny udźwig 500kg i wysokość podnoszenia 1500mm pasują do pojazdów dostawczych.
6. Manewrowość w ciasnych przestrzeniach:
   • Kompaktowa konstrukcja i mały promień skrętu ułatwiają poruszanie się w ograniczonych przestrzeniach.
7. Trwała i niezawodna konstrukcja:
   • Wykonana z wysokiej jakości materiałów, takich jak stal i aluminium, dla długiej żywotności.
8. Bezobsługowy układ hydrauliczny:
   • Zaprojektowany w celu minimalizacji przestojów i napraw, pozwalając operatorom skupić się na zadaniach.
9. System sterowania z podwójnym obiegiem oleju:
   • Zapewnia precyzyjną kontrolę ruchów dzięki dwukierunkowemu tłoczysku cylindra.



Wymiary SMITH samopodnoszącej sztaplarki elektrycznej 500kg 1500mm



Jak działa SMITH samopodnosząca sztaplarka elektryczna?

Procedura załadunku i rozładunku ładunku dla samopodnoszącego wózka paletowego:

Przed rozpoczęciem pracy:

• Upewnij się, że masa ładunku nie przekracza udźwigu samopodnoszącego wózka paletowego
• Wsuń widły wózka w przestrzeń pod paletą, ustawiając je tak, aby ładunek był wycentrowany w obrębie środka ciężkości
• Naciśnij górny przycisk (prawy), aby lekko podnieść ładunek, następnie zwolnij przycisk, aby pociągnąć wózek

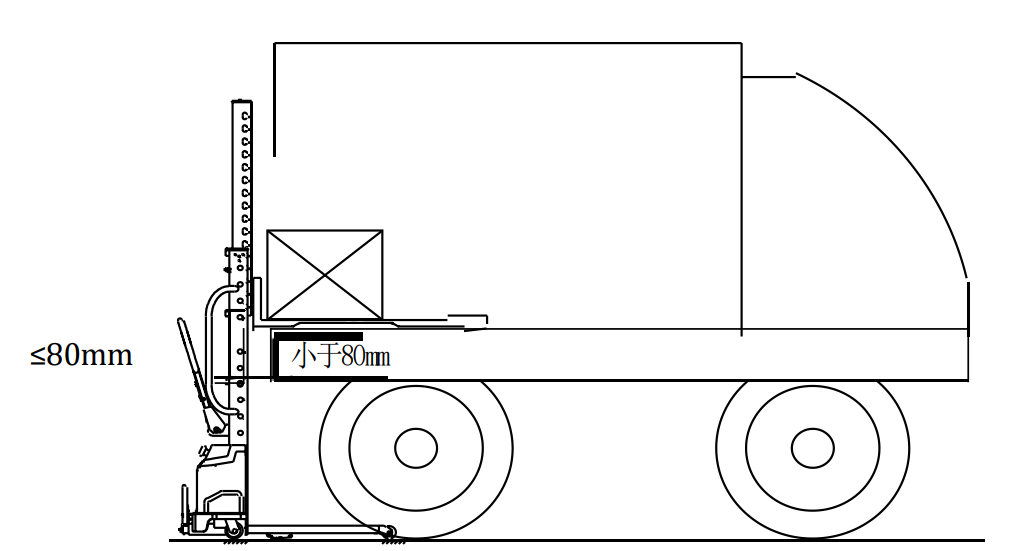

• Upewnij się, że słupek masztu wózka znajduje się w odległości do 80mm od krawędzi przestrzeni ładunkowej, omijając elementy dodatkowe zabudowy.



Załadunek towaru do pojazdu:

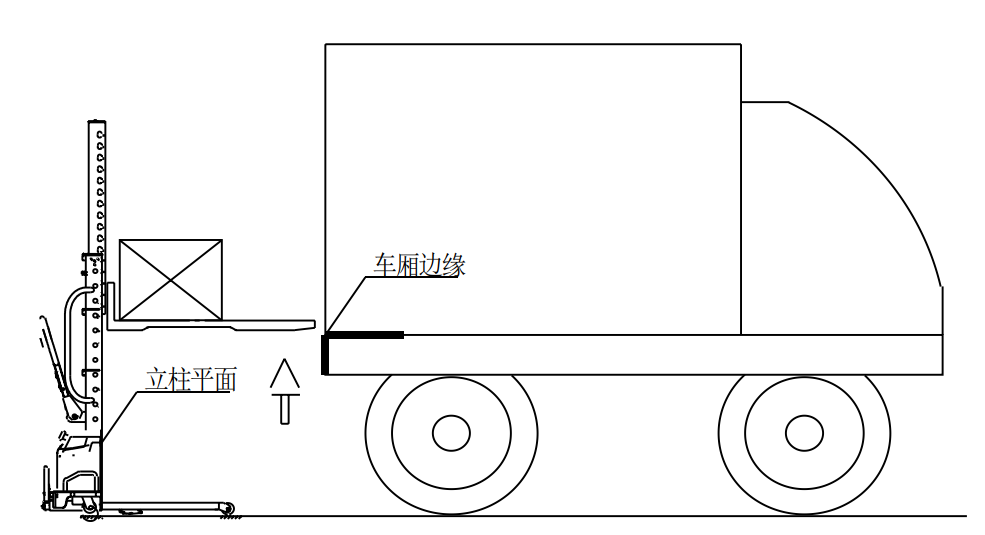

a. Podjazd do pojazdu:

• Ustaw samopodnoszący wózek paletowy z boku pojazdu dostawczego
• Upewnij się, że czoło wideł ładunkowych znajduje się co najmniej 10cm od pojazdu
• Naciśnij przycisk podnoszenia, aby unieść ładunek

b. Umieszczenie towaru w przestrzeni ładunkowej:

• Po podniesieniu towaru nieco powyżej platformy pojazdu zwolnij przycisk podnoszenia.
• Powoli wsuń samopodnoszący wózek paletowy do pojazdu.
• Upewnij się, że słupek masztu wózka znajduje się w odległości do 80mm od krawędzi przestrzeni ładunkowej, omijając elementy dodatkowe zabudowy.

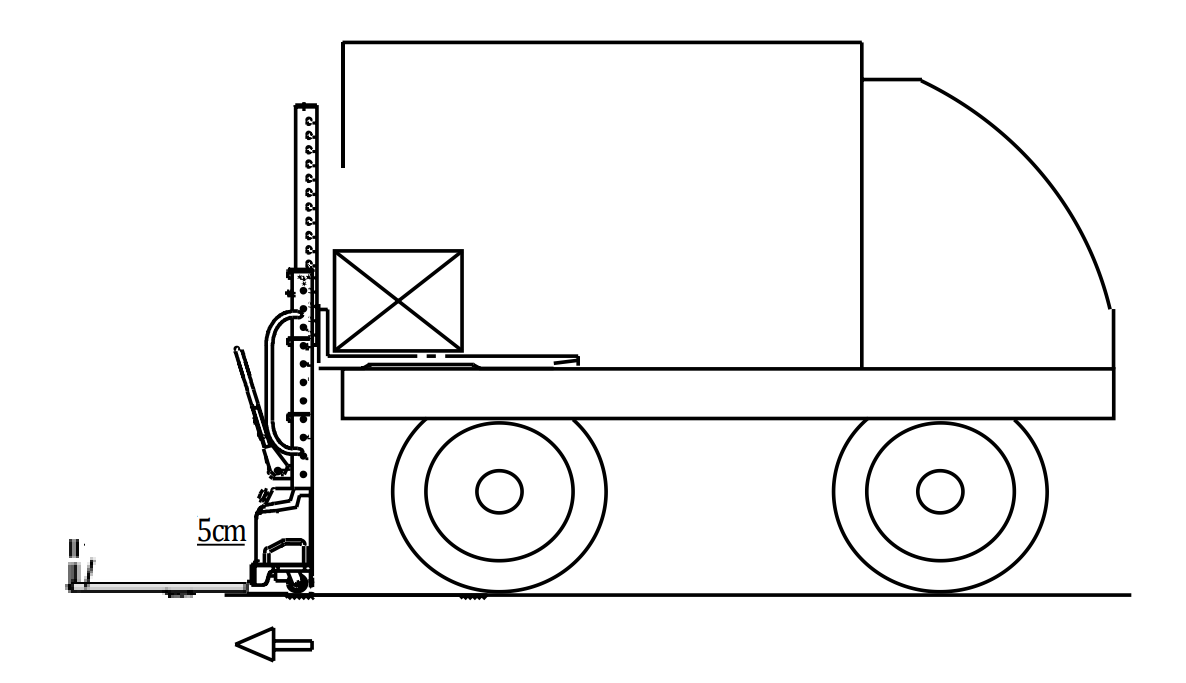

c. Wysunięcie platformy:

• Naciśnij przycisk opuszczania, aby opuścić widły na platformę pojazdu
• Podnieś maszt, aż gniazdo masztu znajdzie się ponad 5cm nad ziemią
• Przytrzymaj sztaplarkę i pociągnij platformę na sztaplarce do tyłu aż do ogranicznika

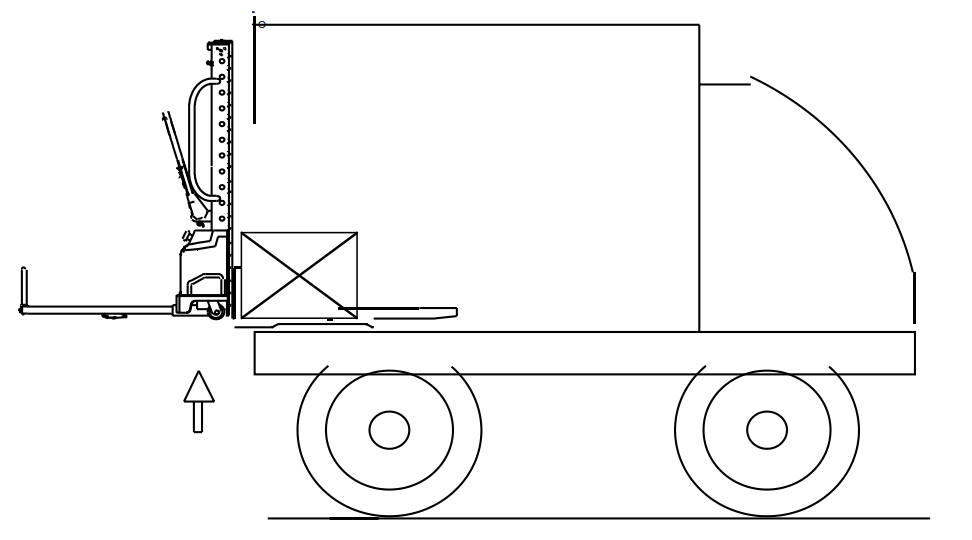

d. Podniesienie ramy i gniazda masztu:

• Przytrzymaj ramę jedną ręką
• Naciśnij przycisk opuszczania, aby podnieść ramę i platformę sztaplarki



e. Wjazd platformy i kół:

• Gdy rama osiągnie górny punkt ogranicznika, zwolnij przycisk opuszczania
• Popchnij platformę tak, aby koło prowadzące wjechało do pojazdu

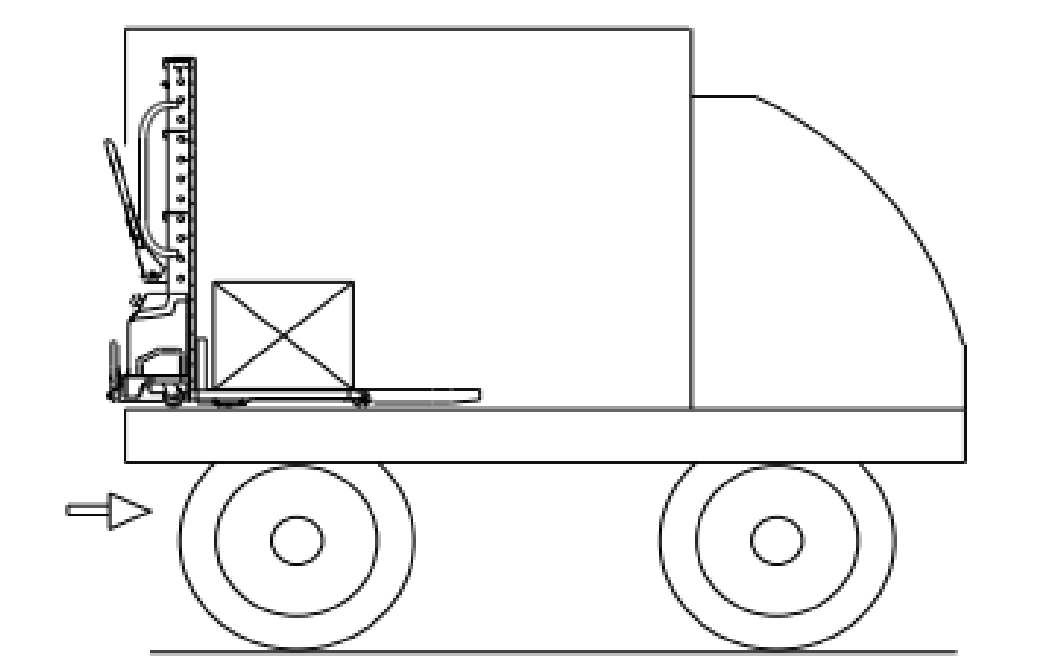

f. Wepchnij sztaplarkę elektryczną do pojazdu:

• Naciśnij przycisk podnoszenia, aby lekko unieść ładunek
• Popchnij maszt, aby koło uniwersalne wjechało do wnętrza pojazdu

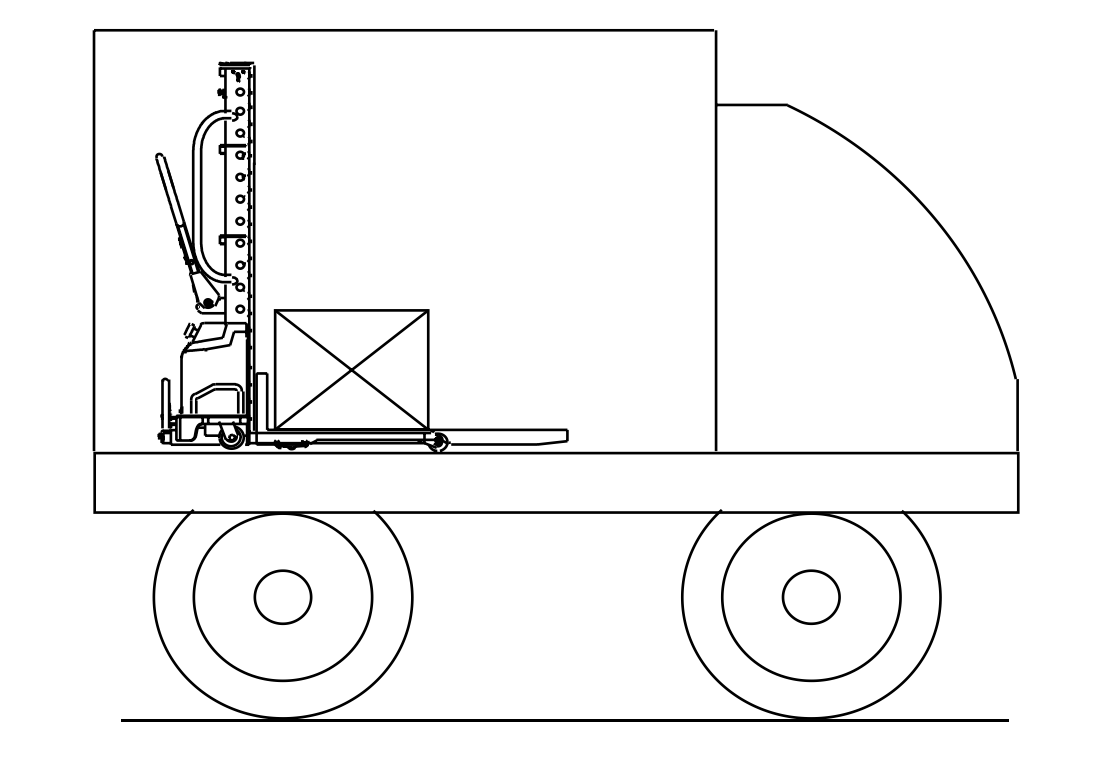

g. Parkowanie i kroki końcowe:

• Naciśnij przycisk opuszczania, aby opuścić widły na platformę pojazdu

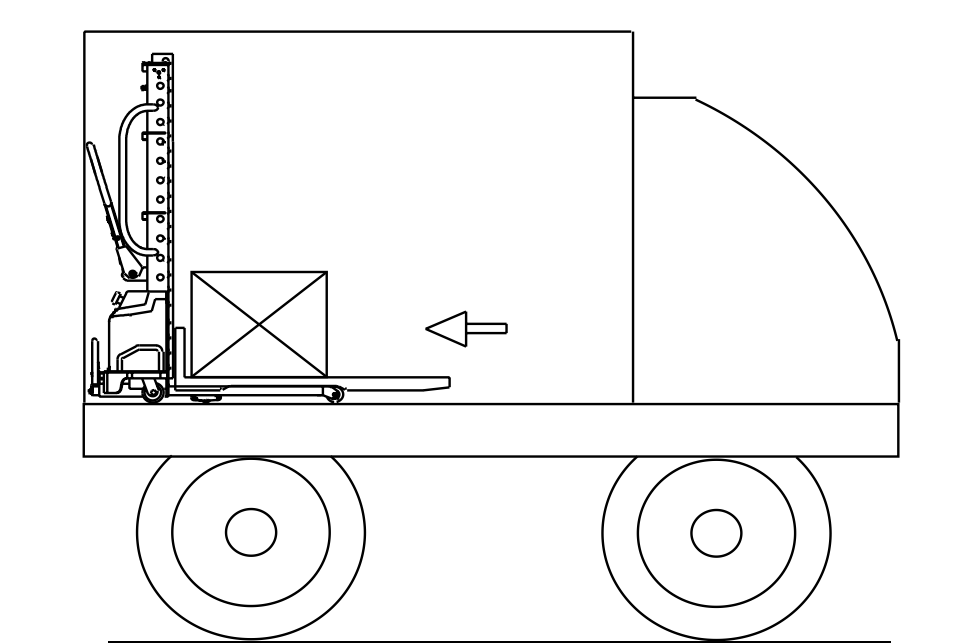

Instrukcje opuszczania przestrzeni ładunkowej i obsługi sztaplarki:

Przed wyjazdem:

a. Ustawienie wózka:

• Naciśnij przycisk podnoszenia, aby podnieść widły do krawędzi samochodu

Wyjazd z przestrzeni ładunkowej:

b. Ruch wózka:

• Przesuwaj wózek powoli w kierunku wyjścia z pojazdu
• Naciśnij przycisk opuszczania, aby opuścić widły na platformę

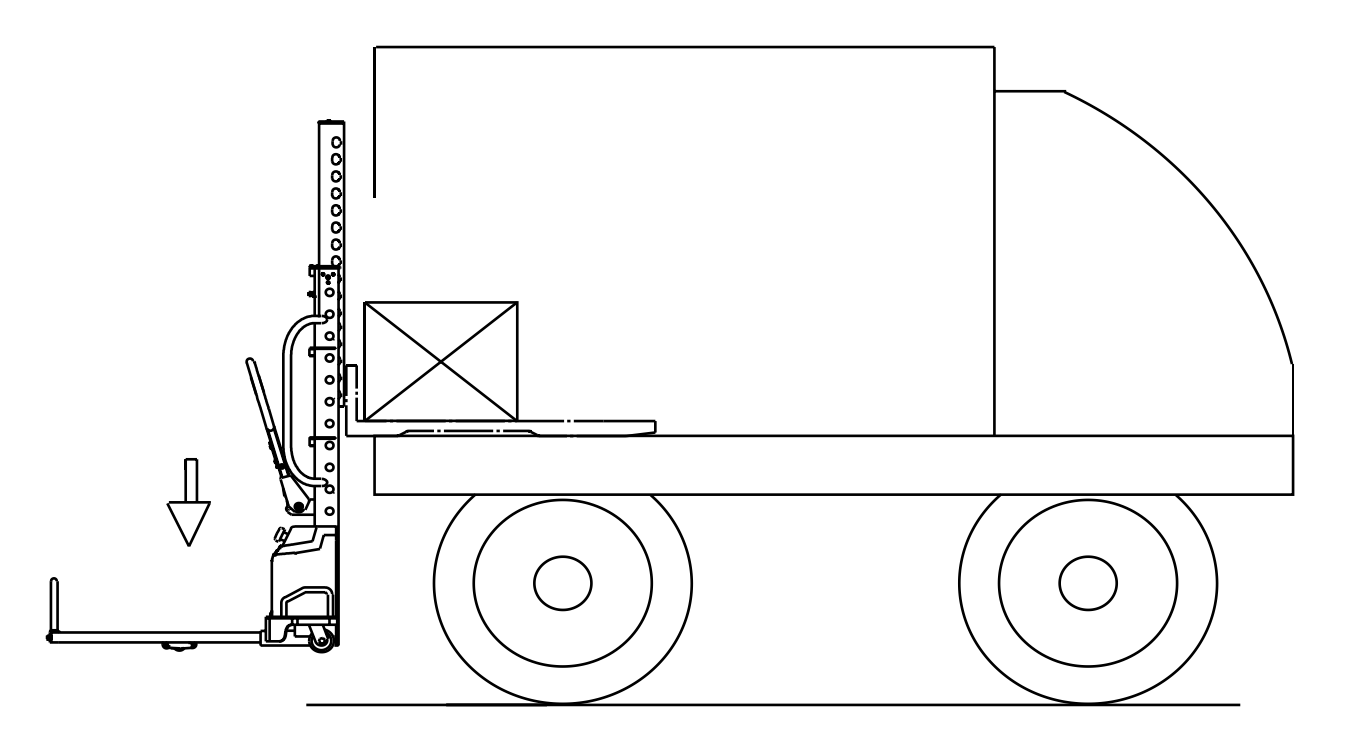

c. Opuszczanie masztu:

• Podeprzyj ramę i wysuń platformę sztaplarki, ustawiając ją od przodu do tyłu
• Naciśnij przycisk podnoszenia, aby opuścić ramę



d. Wepchnij gniazdo masztu do tylnego położenia:

• Gdy rama znajduje się ponad 5 cm nad ziemią, zwolnij hamulec i popchnij platformę do przodu

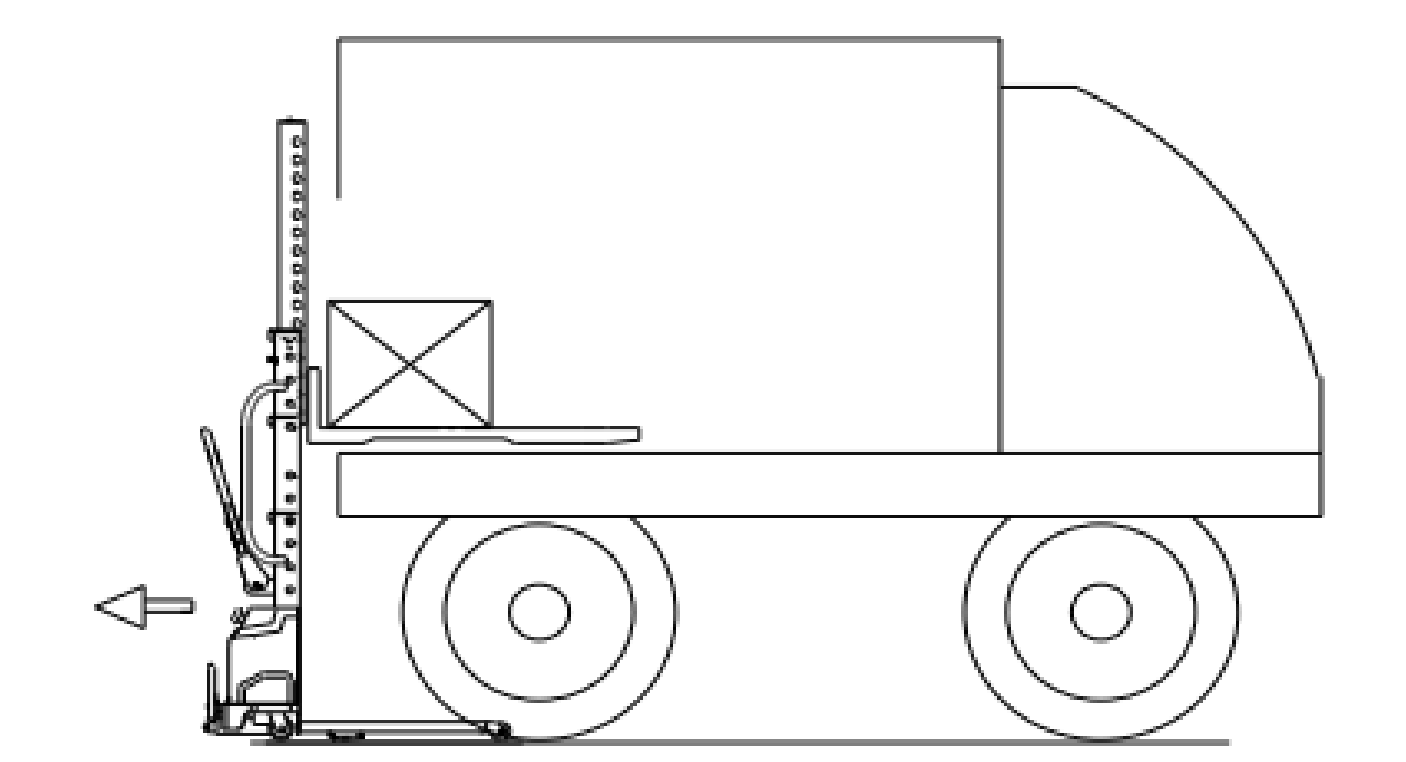

Wyjazd z przestrzeni ładunkowej i kroki końcowe:

e. Opuść przestrzeń ładunkową:

• Naciśnij przycisk podnoszenia, aby opuścić maszt i gniazdo masztu na ziemię
• Nieznacznie unieś widły ładunkowe
• Przemieść wózek, aby wyjechać z pojazdu dostawczego

Uwaga:

• Zawsze upewnij się, że obszar jest wolny od przeszkód przed przemieszczeniem sztaplarki
• Przestrzegaj wszystkich wytycznych bezpieczeństwa podanych w instrukcji producenta



Samoczynnie załadowujący wózek paletowy

Wyróżniając się poza ramy konwencjonalnej sztaplarki lub windy załadunkowej, SMITH stanowi znaczący postęp w urządzeniach podnoszących. Łącząc wrodzone zalety obu rozwiązań, to innowacyjne urządzenie zapewnia kompleksowe rozwiązanie, przynosząc nie tylko istotne oszczędności kosztów, ale także zwiększoną efektywność operacyjną. Zintegrowana konstrukcja eliminuje potrzebę dodatkowego sprzętu podnoszącego, wyraźnie usprawniając proces załadunku i, co istotne, likwidując konieczność podwójnej obsługi palet. SMITH, znany z przyjaznego interfejsu, nie tylko przyspiesza operacje, ale także ogranicza wysiłek fizyczny i zmęczenie personelu, znacząco zmniejszając prawdopodobieństwo urazów związanych z pracą, szczególnie dotyczących pleców.

To, co wyróżnia SMITH, to jego unikalna zdolność jako jedynej półelektrycznej sztaplarki/urządzenia załadunkowego, które autonomicznie podnosi się do pojazdów dostawczych i z nich zjeżdża. Ta cecha czyni zbędnym uzależnienie od specjalistycznych ciężarówek lub koszty związane z wyposażeniem w windy załadunkowe. Dodatkowo, a need for transporting separate pallet trucks.

Dostosowany do współpracy z paletami o otwartym spodzie, płozami i skrzyniami, SMITH jest optymalnym wyborem do płynnego transportu szerokiej gamy ciężkich przedmiotów. Od sprzętu medycznego i biurowego po AGD i urządzenia UPS, SMITH stanowi połączenie wygody, wydajności i wszechstronności, redefiniując standardy firmowych operacji transportu materiałów.
