A175LB etykieciarka automatyczna, 40–120 szt./min, etykiety do 175 mm

A175LB etykieciarka automatyczna

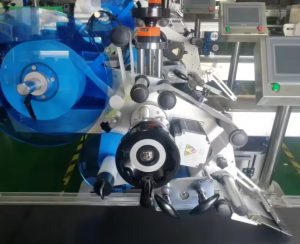

A175LB to etykieciarka automatyczna do powierzchni płaskich. Produkt układa się na przenośniku taśmowym, maszyna przesuwa go pod głowicę, wykrywa, odkleja etykietę z podkładu i dociska ją wałkiem, a operator tylko podaje i odbiera produkty.

Etykieciuje 40 do 120 szt./min, czyli etykieta co pół sekundy przy maksymalnej prędkości, a pozycjonowanie etykiety jest w granicach ±1 mm.

Etykiety mogą mieć 6 do 250 mm długości i 20 do 175 mm szerokości, a produkty 40 do 250 mm długości, 40 do 200 mm szerokości i 0,2 do 100 mm wysokości, od płaskiej karty po wypełnione pudełko.

Przenośnik taśmowy i głowica napędzane są przez silnik krokowy sterowany przez PLC, więc każdy cykl powtarza ten sam dystans. Maszyna pobiera 400 W z gniazda 110 V lub 220 V i zajmuje 1500 × 650 × 1400 mm na podłodze.

A175LB etykieciarka automatyczna w produkcji

A175LB jest używana w produkcji, pakowaniu, logistyce i dystrybucji, gdzie płaskie produkty wymagają precyzyjnego naklejania etykiet. Nadaje się do kartonów, tack, opakowań typu rękaw oraz płaskich komponentów przemysłowych mieszczących się w określonym zakresie wymiarów. Typowe zastosowania to etykietowanie opakowań spożywczych, farmaceutycznych, artykułów konsumenckich i elektroniki, a także etykietowanie magazynowe i śledzenie produktów w centrach logistycznych.

Etykieciarka została zaprojektowana do pracy w liniowych ciągach produkcyjnych z przepływem produktów od lewej do prawej. Może być ustawiona pomiędzy przenośnikami wejściowymi i wyjściowymi, obsługując zarówno tryb pracy seryjnej, jak i ciągłej. Kompaktowa konstrukcja umożliwia integrację tam, gdzie przestrzeń jest ograniczona.

Operatorzy podają produkty na przenośnik i odbierają je po etykietowaniu. System wymaga stabilnego ustawienia i wyrównania produktów dla uzyskania najlepszych rezultatów. Regulowane prowadnice i mechanizmy ustawiania głowicy pomagają utrzymać dokładność i powtarzalność przy różnych indeksach produktów. Operator nadzoruje stan rolki etykiet, kontroluje naciąg i sprawdza poprawność naklejania etykiet podczas pracy.

Dane techniczne

A175LB etykieciarka automatyczna na filmie

▶

Co zmienia etykieciarka automatyczna

• Jedna osoba zamiast trzech. 40–120 szt./min to więcej niż operator ręcznie, a maszyna nie zwalnia pod koniec zmiany.
• Każda etykieta w tym samym miejscu. ±1 mm, bo produkt wykrywa fotokomórka, a etykietę podaje silnik krokowy, nie ręka.
• Etykiety do 175 mm szerokości. Szeroka etykieta z deklaracją, kodem kreskowym i adresem nakładana jest w jednym przejściu.
• Od karty po pudełko. Produkty o wysokości od 0,2 do 100 mm na tej samej maszynie; głowica regulowana w pionie i w przód-tył.
• Dociska etykietę wałkiem. Po nałożeniu etykiety mechanizm dociskający wałkiem wygładza ją, więc nie ma pęcherzy ani odstających rogów.
• Zwykłe gniazdo sieciowe. 400 W przy 110 V lub 220 V. Bez sprężonego powietrza i bez zasilania trójfazowego.

Wyposażenie

• Automatyczna etykieciarka płaska, model AFLB175
• Prędkość etykietowania 40–120 szt./min
• Dokładność etykietowania ±1 mm
• Wielkość etykiety 6–250 mm długości, 20–175 mm szerokości
• Wielkość produktu 40–250 × 40–200 × 0,2–100 mm
• Napęd silnikiem krokowym, sterowanie PLC
• Kierunek pracy z lewej na prawą
• Głowica etykietująca regulowana w pionie i w przód-tył
• Wałek dociskający wygładzający etykietę
• Zasilanie 110 V lub 220 V, 50–60 Hz, 400 W
• Wymiary maszyny 1500 × 650 × 1400 mm, 260 kg
• Gwarancja 12 miesięcy

Jak nakładana jest etykieta

1. Założyć rolkę etykiet na podajnik, przeprowadzić podkład przez krawędź odklejającą do nawijaka i ustawić hamulec, by taśma była napięta.
2. Ustawić wysokość i pozycję głowicy dla produktu oraz pozycję etykiety na panelu.
3. Układać produkty na przenośniku taśmowym wzdłuż prowadnic, jeden po drugim.

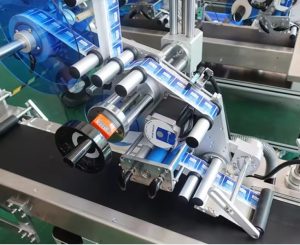

4. Fotokomórka wykrywa produkt, silnik podaje etykietę, a krawędź odklejająca przekazuje ją na produkt.
5. Wałek dociskający wygładza etykietę, a produkt opuszcza maszynę z etykietą.

Ustawienia i konserwacja

• Pozycja etykiety. Opóźnienie między fotokomórką a głowicą decyduje o miejscu naklejenia etykiety. Zmieniać w małych krokach i sprawdzać na produkcie.
• Napięcie taśmy. Hamulec i rolki utrzymują napięcie podkładu. Luźna taśma powoduje krzywe naklejanie etykiety.
• Wysokość głowicy. Ustawić na wysokość produktu, by etykieta była nakładana płasko, a nie przeciągana po powierzchni.
• Prowadnice produktu. Produkt musi biec równolegle do taśmy etykietującej. Gdy nie są równoległe, etykieta zawsze nakleja się pod kątem.
• Czyszczenie. Usunąć resztki papieru, czyścić rolki i skrzynkę elektryczną alkoholem lub neutralnym środkiem, a soczewkę czujnika miękkim pędzelkiem. Nie używać środków kwaśnych ani rysujących.
• Regularne kontrole. Wymieniać bezpiecznik po zużyciu i smarować części stalowe olejem antykorozyjnym. Maszyna wymaga temperatury pokojowej, bez wilgoci i oparów.

Przed zamówieniem

Cena znajduje się na tej stronie. Maszyna do etykietowania dobierana jest do produktu i etykiety, więc przed zamówieniem należy sprawdzić:

• Wielkość produktu. 40–250 mm długości, 40–200 mm szerokości i 0,2–100 mm wysokości, z płaską górną powierzchnią.
• Wielkość etykiety. 6–250 mm długości i 20–175 mm szerokości, na rolce z podkładem.
• Wydajność. 40–120 szt./min, czyli 2400 do 7200 na godzinę. Zostawić zapas na wymianę rolki.
• Miejsce. 1500 × 650 × 1400 mm i 260 kg na podłodze, plus miejsce na podawanie i odbiór.
• Mniejsza maszyna. Do stołu i wolniejszej linii model T160LB etykietuje 30 do 80 szt./min, ma 800 mm wysokości i stoi na stole roboczym.
• Dostawa. Maszyna wysyłana w skrzyni, 2,37 m³ i 280 kg brutto.
