LINEBOX-03 linia do pakowania kartonów, do 720 kartonów na godzinę, formierka, przenośnik i zaklejarka

LINEBOX-03 linia do pakowania kartonów

LINEBOX-03 to linia do pakowania kartonów: z jednej strony wkłada się płaski wykrojnik kartonowy, z drugiej wychodzi zamknięty, zaklejony karton. Linia formuje karton, zagina i zakleja jego dno, przenosi do stanowiska pakowania, a po napełnieniu zamyka i zakleja górę.

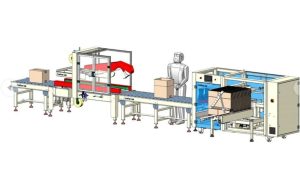

Zbudowana jest z trzech maszyn pracujących jako całość: AUTOBOX10 automatyczna formierka kartonów, przenośnik rolkowy napędzany RC2M-D z pasywną sekcją rolkową RC1M oraz RUBBER automatyczna zaklejarka do kartonów na taśmę 48–60 mm.

Linia wykonuje 10 do 15 kartonów na minutę, do 720 kartonów na godzinę i obsługuje kartony od 200 × 200 × 150 mm do 500 × 400 × 350 mm. Przenośnik pracuje z prędkością 18 m/min i szerokością 600 mm; całość ma ok. 6,1 m długości i pracuje na wysokości 650 mm.

Całość zasilana jest zwykłym prądem jednofazowym 220 V / 50 Hz, sterowana przez PLC, a ramy wykonane są z malowanej proszkowo stali przemysłowej. Linia jest cicha jak na swoje zastosowanie. Poziom hałasu poniżej 60 dB, więc może pracować w pomieszczeniu pakowania, nie tylko na hali.

Dane techniczne

Linia do pakowania kartonów LINEBOX-03 na filmie

▶

Co linia do pakowania kartonów robi dla Państwa pakowania

• Karton co cztery sekundy. Do 720 kartonów na godzinę, każdy taki sam: złożony, zamknięty i zaklejony bez trzymania klap.
• Trzy maszyny, jedna linia. Formierka kartonów, przenośnik i zaklejarka dostarczane i ustawiane razem, więc nie trzeba przenosić kartonów między maszynami.
• Miejsce na napełnienie kartonu. Napędzany przenośnik i pasywna sekcja między maszynami to miejsce, gdzie wkłada się towar. Linia czeka na pakującego, nie odwrotnie.
• Jedno ustawienie rozmiaru. Kartony od 200 × 200 × 150 mm do 500 × 400 × 350 mm; linia ustawiana jest raz na rozmiar i powtarza go.
• Zwykłe gniazdko. 220 V, 50 Hz, jedna faza dla całej linii, nie potrzeba zasilania trójfazowego.
• Wystarczająco cicha, by stać obok. Poniżej 60 dB na wysokości roboczej 650 mm.

Trzy maszyny linii

• Kompletna linia: formierka kartonów, przenośnik rolkowy i zaklejarka do kartonów
• AUTOBOX10 automatyczna formierka kartonów, 10–15 kartonów na minutę
• Do 720 kartonów na godzinę
• Karton 200–500 mm długości, 200–400 mm szerokości, 150–350 mm wysokości
• RC2M-D napędzany przenośnik rolkowy, 18 m/min, 600 mm szerokości
• RC1M sekcja rolkowa pasywna, 1000 mm długości

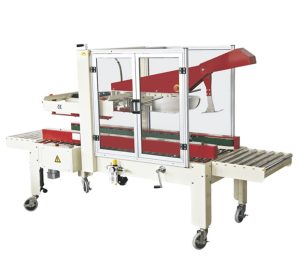

• RUBBER automatyczna zaklejarka do kartonów na taśmę BOPP lub Kraft 48–60 mm
• Sterowanie PLC dla całej linii
• Całkowita długość ok. 6,1 m, wysokość robocza 650 mm
• Poziom hałasu poniżej 60 dB
• Ramy z malowanej proszkowo stali przemysłowej
• 220 V, 50 Hz, jedna faza

Jak używać linii do pakowania kartonów LINEBOX-03

1. Włożyć stos płaskich wykrojników kartonowych do magazynka formierki kartonów i rolkę taśmy do każdej głowicy zaklejarki.
2. Ustawić linię do pakowania kartonów na rozmiar kartonu: formierkę, prowadnice przenośnika i zaklejarkę.
3. Uruchomić linię. Formierka otwiera wykrojnik, zagina dolne klapy i zakleja je.
4. Przenośnik przenosi otwarty karton do stanowiska pakowania, gdzie jest napełniany; sekcja pasywna daje pakującemu miejsce do pracy.
5. Pełny karton trafia do zaklejarki, która zagina górne klapy i zakleja karton.

Ustawienia i konserwacja

• Rozmiar kartonu. Linia ustawiana jest na karton od 200 × 200 × 150 mm do 500 × 400 × 350 mm; zmiana rozmiaru wymaga ustawienia formierki, prowadnic i zaklejarki.
• Taśma. Taśma BOPP lub Kraft, 48–60 mm szerokości, w obu głowicach zaklejarki do kartonów.
• Prędkość. Formierka wykonuje 10–15 kartonów na minutę, przenośnik pracuje z prędkością 18 m/min; tempo dostosować do osób napełniających kartony.
• Tektura. Suche, czyste i nieodkształcone wykrojniki z tektury falistej; wilgotny lub wygięty wykrojnik to najczęstsza przyczyna problemów z otwieraniem kartonu.
• Konserwacja. Przed każdą pracą wyłączyć linię. Ostrza taśmy utrzymywać ostre i czyste, rolki wolne od kurzu, a magazynek formierki pusty od podartych wykrojników.

Przed zamówieniem linii do pakowania kartonów

Cena podana jest na tej stronie. Kilka szczegółów decyduje, czy ta linia do pakowania kartonów pasuje do Państwa procesu: sprawdzić je przed zapytaniem ofertowym lub przesłać nam, a przeanalizujemy je wspólnie.

• Rozmiar kartonu. Od 200 × 200 × 150 mm do 500 × 400 × 350 mm. Prosimy o przesłanie używanych rozmiarów. Potwierdzimy, czy linia je obsłuży.
• Wydajność. Do 720 kartonów na godzinę, 10–15 na minutę.
• Taśma. Taśma BOPP lub Kraft 48–60 mm szerokości.
• Zasilanie. 220 V, 50 Hz, jedna faza dla całej linii.
• Miejsce. Około 6,1 m długości na wysokości roboczej 650 mm, plus miejsce dla pakującego przy przenośniku.
